硬件类型和技术参数

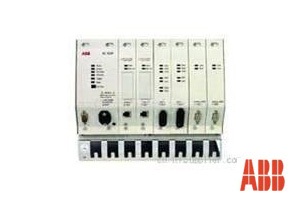

AC 800F 硬件

AC 800F控制器采用一个模块结构。CPU采用底板式设计，各种模块–电源供应单元、以太网或现场总线模块–可按应用放置在上面。在现场总线方面拥有支持PROFIBUS-DPV1、FOUNDATION Fieldbus HSE、MODBUS (master/slave, RTU或ASCII)、IEC 608 0-5-101和 CAN for Freelance Rack I/O 的模块。现场总线及其所连接的PROFIBUS slaves都是采用Control Builder F工程工具来配置和进行参数设计，无需其它外部工具。采用GSD文件或FDT/DTM，PROFIBUS slaves 可被集成到系统中。对于FOUNDATION Fieldbus, 可以采用CFF或DD文件来进行配置。这就实现了在无现场设备连接的情况来进行现场总线参数化配置。

采用CAN模块，可以将Freelance Rack I/O也连接到AC 800F。对于每台AC 800F控制器来说，您可以操作5个I/O机架，总计约1000个I/O。I/O机架装有一个连接模块，可以最多连接9个I/O模块，可进行独立安装，与AC 800F的距离最远可达400米。

现场总线模块

AC 800F采用现场总线模块来采集和处理实时和诊断数据。一台AC 800F控制器可最多安装4个总线模块。
现场总线模块的任务和特点如下:
? 过程和系统间的电气隔离
? 模块状态的LED指示
? 独立的故障检测和故障指示
? 现场总线接线连接

现场总线模块类型：

以太网模块

Freelance系统中的过程站、操作员和工程设计等都是通过以太网来进行通讯的。

以太网模块类型：

高安全性

为了实现安全操作和工厂设备高可用率的目标，AC800F支持全方位的冗余工作模式。这可以提高安全性，并避免生产停机。冗余可以应用于：
? 系统总线（标准以太网解决方案）
? 控制器
? 输入/输出模块
? 现场总线主通信模件
? 现场总线
? 耦合连接设备
? HIS通信

高灵活性

数字化通信变革自动化技术更加出色，现今现场总线技术已广为用户接受，用来传输现场设备信号同时叠加许多必须设备诊断数据。这种技术推动了一些新兴应用领域的发展可以诸如资产优化。

AC800F从最多四条现场总线上收集和处理信号以及诊断数据。如果需要，AC800F也可以支持多种总线类型同时工作，在这一点传统控制器是无法比及的。此外，AC800F具有紧凑和模块化的设计，通用的电子组件可以应用于多种类型的应用。AC800F即可简单安装在控制室中，也可直接在现场使用。

AC800F支持多种总线类型，全面考虑到了用户的需求：
? PROFIBUS
? Foundation Fieldbus
? MODBUS protocol
? Interbus
? IEC 870-5 telecontrol protocol
? CAN-Bus，用于连接输入/输出模块
? 通过Profibus远程I/O,实现HART协议

高效的工程

统一的组态、调试和诊断 – 从图形到现场设备 – 您只需使用一个工程工具。这个工程工具通过它统一的系统数据库实现对现场总线设备的配置和组态，包括：
? 组态和参数化现场设备以及远程I/O，通过GSD/GSE文件或FDT/DTM
? 集成对控制器和现场设备的诊断功能，同时自动在操作员上生成设备报警及事件记录;
? 自动生成显示操作界面
? 总线拓扑和参数设定，诸如传输速率和地址分配
